【计鹏】后评估项目案例：光伏电站质量检查与光伏电站性能测试
2016年我国光伏新增装机容量34.54GW(连续4年全球第一)，随着光伏电站规模和数量的逐年增加以及越来越向商业化的趋势，电站的后评价逐渐引起了各方的重视，完整的后评价报告通常包括光伏电站实施过程中的总结与评价、光伏电站技术质量水平评价、光伏电站财务效益状况评价三个部分。 其中光伏电站技术质量水平评价是后评价的重要内容之一
图5-1：电缆

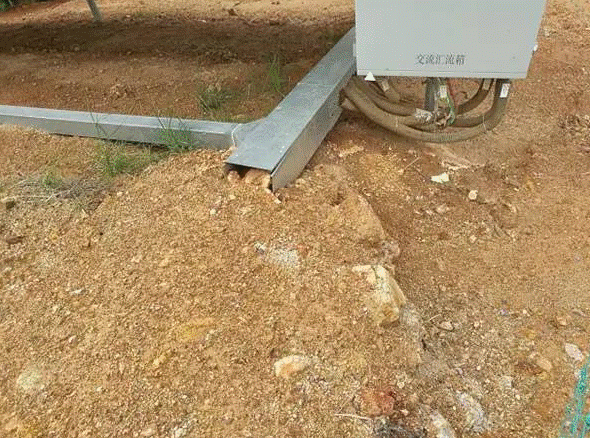

图5-2：电缆桥架
汇流箱功能及质量：检查汇流箱的安装位置是否与所连接光伏组串保持最短和等距;汇流箱应有闭锁装置，没有专用工具不能随意打开;检查汇流箱功能是否齐全，汇流箱内的部件和功能应包括：接线端子，防过电流器件，断路器，防雷器，接地端子，智能数据采集(可选)等功能;检查汇流箱的防护等级和安装质量。应附汇流箱外观和内视照片。
案例项目汇流箱质量安全可靠，满足室外使用要求，防护等级和安装质量均符合设计要求，内部接线符合规范整齐，接地符合要求。现场抽检了28个汇流箱进行了外观及红外热像测试，均未发现异常发热现象。

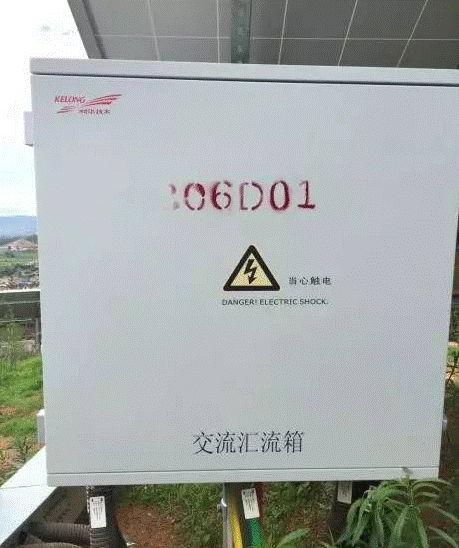

图6-1：汇流箱

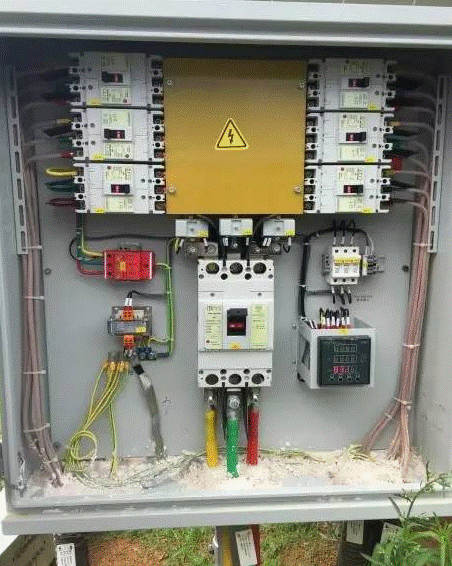

图6-2：汇流箱

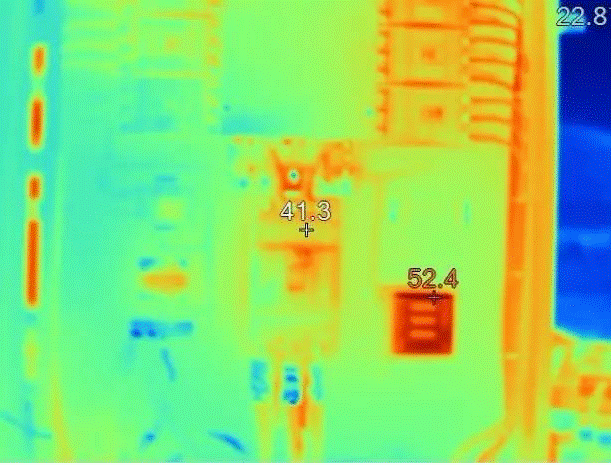

图6-3：汇流箱红外
防雷接地及建设质量：检查电站机房、变电站和光伏方阵的防雷接地装置和建设质量。应附防雷接地装置的照片。
案例项目升压站接地网有接地扁钢外露现象，可能会直接造成接地电阻不稳定和接地散流效果不佳，遇雷电天气可能会危及到设备和人身安全，组件支架与支架间接地线均裸露在地表，不易于接地电流扩散。此问题应引起重视，建议尽快将裸露接地扁钢按照施工图及电气工程相关规范重新敷设，并做接地电阻测量，以保达到接地要求。

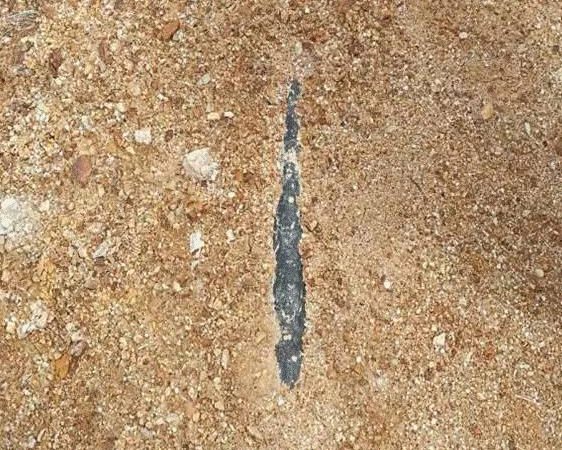

图7：升压站接地网裸露
本篇简单介绍了光伏电站质量评价部分主要内容，另外后评价时还应对电站监控系统情况、土建施工进行了检查和评价。
二、光伏电站性能测试
光伏电站后评价既是投资企业提高建设、管理水平的重要参考，也是股权融资、产权交易、保险等的依据和支撑，全面、客观、科学的后评价结果可以起到提高和改善投资效益的目的，也可以使收购者预知风险、合理决策。
光伏电站质量评价是尽职调查和后评价的重要内容之一，是判断一个电站是否可持续发展和今后盈利能力的重要因素。其又分为光伏电站质量检查与光伏电站性能测试。上一篇以我司承担的某20MWp电站后评估项目为例，介绍了质量检查的主要内容，本篇再介绍一下光伏电站性能测试的工作内容，主要包括组件性能检测、方阵检测、逆变器效率检测、变压器效率检测、线损检测和PR检测等等。
一组件性能检测
组件性能测试主要包括污渍灰尘、组件功率、温升检测，组件串联失配损失检测，组件红外热成像检查，EL测试等几部分。
1组件功率衰减

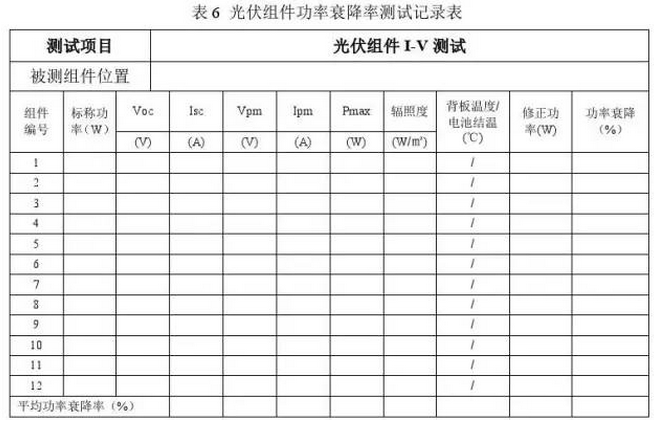

组件功率衰减=(组件初始STC标称功率-组件实测修正STC功率)/初始标称功率×100%。该电站于2016年1月并网，组件为265Wp多晶硅组件，2016年7月评估时随机抽取的20块组件功率衰减范围为：-0.08～1.52，功率衰减平均值0.77%。
2组件串联失配损失
失配损失组件串联因为电流不一致产生的效率降低。一条支路上所有组件最大功率的代数和同组串最大功率的差值与所有组件最大功率的代数和的比值，光伏组件串联失配损失=(各组件修正最大功率之和-组串修正最大功率值)/各组件修正最大功率值之和×100%。该项目随机抽取5条支路进行检测，失配损失在0.34%~0.57%，通常该项损失应小于1%。
