描述
　　一、特点：本控制器特点在于智能调节太阳能发电板的工作电压，使太阳能板始终工作在V-A特性曲线的最大功率点。比较普通太阳能控制器，对太阳能板发电功率的利用率提高了10—30％。

　　二、基本功能：本控制器除具备以上特别功能外，同时具备完善的控制和保护功能：
　　1.防止蓄电池过度充电。
　　2.防止蓄电池过度放电。
　　3.防止夜间蓄电池向太阳能板反向放电。
　　4.过载保护。
　　5.短路保护。
　　6.电池防反。

　　三、原理：如图2所示为一典型的12V蓄电池太阳能充电系统V-A特性曲线图：
　　使用普通控制器：太阳能板工作在A点状态，工作电压略高于蓄电池电压。
　　充电电压 UA＝13.2V，
　　充电电流 IA＝9.8A
　　充电功率 PA＝13.2＊9.8＝129.36w
　　图中面积①＋③
　　使用最大功率跟踪控制器：太阳能板工作在B点状态，工作电压远高于蓄电池电压。
　　充电电压 UB＝18.4V，
　　充电电流 IB＝9.3A
　　充电功率 PB＝18.4＊9.3＝171.12w
　　图中面积①＋②
　　比较：后者比前者充电功率增加：
　　△P／PA＝（PB—PA）／PA＝32.3％
　　由于太阳能板制作的不同，太阳照度的变化，温度的变化，控制器效率等居多因数的影响，实际可得到的增加率约在10—30％之间。

　　四、选型：
　　太阳能电池板：12V系统应选用40片串联组成的太阳能电池板，出厂测试最大功率点电压18V以上。24V系统应选用两块上述的太阳能电池板，48V系统应选用四块上述的太阳能电池板。
　　导线：连接太阳能电池板与最大功率跟踪控制器之间的导线最好按照1A／m㎡选取。

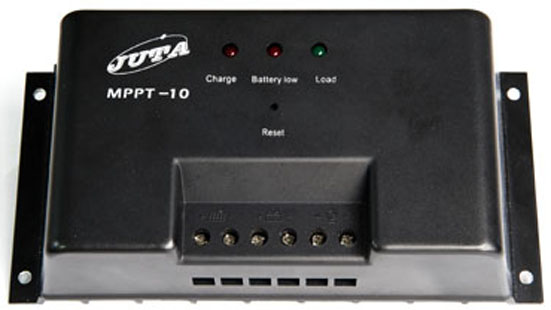

　　控制器：JUTA牌MPPT—10型最大功率跟踪控制器额定电流10A，分12V、24V和48V三种（其它规格需特殊订货）：
　　适应太阳能板功率：20—200Wp（12V）40—400Wp（24V）80—800Wp（48V）

　　五、简易测量方法：对于12V系统，用万用表测量太阳能电池板的输入电压（控制器端子1、2），比电池电压高0.5-6V都属正常范围。一般而言，高得越多，效果越好。
　　对于24V系统、48V系统，太阳能电池板的输入电压会比电池电压高得更多。
　　（注：系统刚接好，前10分钟可能找不到最大功率点，属正常现象）

　　六、技术参数：
