“整县推进”屋顶分布式开发试点工作点多面广,包含工商业、户用多个不同的应用场景。小固本文针对整县推进具象化的一些场景,总结相关经验,提供场景化的解决方案。

场景一

户用瓦屋面光伏方案


1.1 项目概况

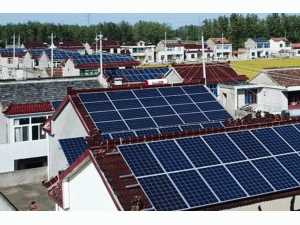

河南焦作整县推进,投资方以租赁屋顶的形式建设光伏,所发的电全部出售给电网。某户的屋顶为斜屋面,朝南面积约为60m2,如图所示。


1.2 光伏配置

屋顶安装20块545Wp组件,设计容量为10.9kWp,2路组串接入一台GW10K-DT逆变器,逆变器一路交流输出连接到380V公共电网,系统方案如下图所示。



系统BOM清单及价格如下:



整个项目初始投资为41420元,单位成本为3.8元/瓦,其中设备成本占到2.9元/瓦,租金约定每年为800元。

1.3 发电测算

项目地在河南焦作,全年辐照等效小时数约定为1300小时,组件首年衰减为2%,以后以0.55%的比例逐年衰减,25年功率不低于84.8%。电站首年发电量为14170度电,25年发电量为32.6万度电,年平均发电量13038度电。



1.4 投资收益

按照无国补计算,分布式上网电价为0.3779元/瓦,测算项目的投资收益情况,预计10年时间收回成本,20年累计发电收益为10.0万元,利润为4.26万元。



1.5 注意事项

(1)斜屋面光伏阵列最高点不应超过建筑的最高点,特殊情况可结合支架安全性、不违建和运维便利性等综合评估后进行调整(如斜屋面架空最高允许超出屋檐300mm);同时组件也不允许探出屋面(二层及以下房屋,在满足支架设计要求、方便运维的前提下,可考虑适当向南探瓦)。

(2)斜屋面组件排布应顺着屋面平铺设计,一般不应起倾角设计。

(3)组件排布应综合考虑楼层高度、是否存在有效平台和各地区历年积雪情况三种重要指标,来更合理地预留运维检修和防滑雪通道。


场景二

户用混泥土屋顶平改坡方案


整县推进中,也存在着一些老旧屋顶的改造和新建房屋光电建筑应用的需求,“平改坡”方案具备防水防渗、隔热保温以及提升光伏装机容量的优势。如何保证防水性能成了业主最关心的问题。



光伏平改坡屋顶

2.1 项目概况

项目由屋顶业主自投,负责整县推进的EPC进行电站建设,整个电站建设容量为17.28kWp,采用540Wp组件32块(8*4),采用自发自用,余电上网的模式,自用比例为10%左右。光伏电站概算表如下:



温州泰顺县按照居民(家庭农场)屋顶统一规模化建设运营且按照政府“平改坡”美丽工程要求实施的,在光伏发电项目建成、并网和验收后给予居民发放一次性平改坡建设补贴。2021年、2022年、2023年建成、并网和验收的实行差异化补贴,补贴标准分别为0.5元/瓦、0.4元/瓦、0.3元/瓦。

该项目2022年完成,按照建设规模17.28kW共一次性补贴6912元,预计6年多即可回本。

2.2 注意事项

平改坡方案特变要注意防水,主流的防水方式有:

导水槽设计:组件之间使用防水盖或防水胶条,组件竖向防水效果较好,但是横向防水盖或防水胶条凸起,下雨小时间短时容易集灰,另外雨水容易从缝隙间流入,可能会有渗水的可能。



构件式光伏:在屋顶铺设防水膜和轨道,轨道易安装,而且具有良好的防水和排水性能。组件之间通过边框的结构结合紧密,可防止雨水浸入组件,雨水能够通过轨道被排出去。
