4.3　项目建设过程中地面沉降问题及解决方案

　　4.3.1项目建设场地地质情况

　　由于在火电厂灰场上建光伏电站没有可借鉴的经验，该项目灰场使用年限将近20年，地质条件特殊。为探明地层情况，多次现场详细勘测，施工图阶段共钻孔341个。结果显示：表层灰渣分布于整个场地，均匀性差，其矿物组成主要有：钙长石、石英、莫来石、磁铁矿和黄铁矿、大量含硅玻璃体(Al2O3·2Si02)、和活性SiO2、活性Al2O3以及少量的未燃煤等。局部夹粘土，层厚1.10～11m。灰渣层密实度差，欠固结，工程性质差，分布厚度较大，未经处理不能作为拟建建筑物的直接持力层。勘察期间场地各孔均遇见地下水，水位季节性变化较大，实测稳定水位深为1.9～8.2m，地下水位年变幅1～1.5m。

　　4.3.2地面沉降问题解决方案

　　由于场地灰渣层含水量大、防洪防涝治理后水位下降地面下沉，光伏组件支架基础的设计尤为重要，基础的不均匀沉降必须满足相关规程规范要求，避免因基础沉降不均匀导致支架变形，造成组件内部产生局部应力导致组件破坏.且场地内灰渣松散，成孔性较差，传统的独立基础、条形基础、灌注桩基础、非穿透灰渣层的管桩基础等均不能满足光伏支架对基础的承载力及沉降方面的要求。

　　最初支架基础设计方案为条形基础方案，经过反复勘测、试验、精确计算，参照其他类似地质条件设计规范，同时考虑了灰渣干态与受雨水浸湿后，性能发生根本性的变化特点，最红确定设备、光伏阵列基础均采用高强度预应力管桩基础，管桩需穿透灰渣层，以灰渣层以下的原状土作为持力层。

　　采用高强度预应力管桩基础较其他基础工艺简单、工期较短，无土方开挖及回填，减少了灰表面覆土层扰动破坏和灰渣流失。根据地勘资料结合各区域灰渣层厚度，光伏支架基础最终确定采用9m、12m、15m三种管桩，确保了基础的稳定性，彻底解决了基础沉降难题。

　　4.4  其他问题

　　主要技术问题虽然解决，施工过困难依然不断，一些看似平坦的灰层，下面却暗藏沼泽，即使填土夯实也无法满足施工要求；承载力较差的区域，施工机械因太重不能正常通行；覆土表面冒出灰水孔眼，也给施工带来了新的考验。针对具体问题，结合实际情况并进行专业分析、查找原因，最终采取钢板桩围堰方式进行排水，降低灰层水位，局部增加覆盖土层厚度，覆土强夯等措施，为工程的顺利推进打下了基础。覆土表面冒灰水情况如图十一（一）、图十一（二）所示。

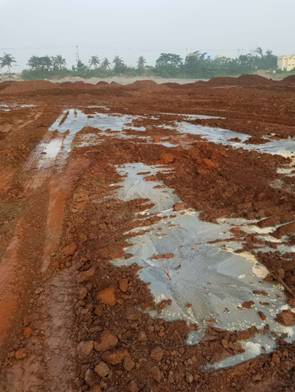

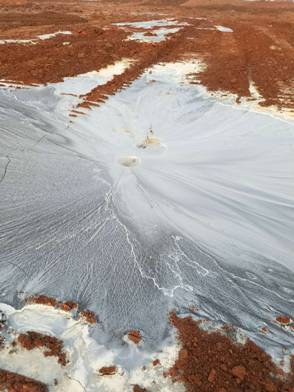

十一（一）#4光伏方阵区灰水孔眼　　　　　　图十一（二） #5光伏方阵区灰水孔眼

　　5  结语

　　灰场作为固体废物存储场所，在灰场建设光伏电站前需严格按规范进行封场处理，还要根据场地具体情况新建防洪措施、处理地面不均匀沉降，最初投资会略增加，但项目建设提高了土地利用率，有效的治理了灰场，在环境保护和资源重复利用方面具有重要意义，同时也取得了较好的社会和经济效益。通过灰场光伏电站新能源建设，走出了一条老电厂灰场治理与发展相结合的创新之路，不仅让“金太阳”在沉寂的灰场冉冉升起，更让“奉献绿色能源、服务社会公众”的企业精神得到新的诠释。
