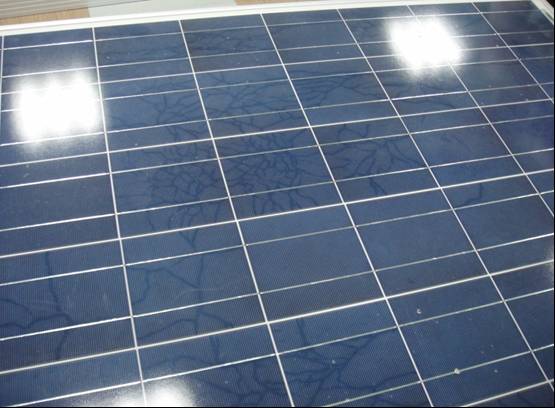

2.2电池的蜗牛纹和隐裂：

　　组件内的电池产生蜗牛纹是多个因素共同作用下的综合结果，但必要条件是电池隐裂或者电池刻蚀工艺导致的PN结裸露，一般轻微隐裂不会导致电池和组件输出功率下降，但随着隐裂程度的加剧和时间的推移，隐裂对组件衰减的作用会逐渐显现，严重隐裂必然导致电池和组件输出功率下降，甚至会引起热斑，直至烧毁组件。而电池隐裂又有先天和后天之分。

　　组件出厂前的EL测试，是检验组件先天隐裂的关键工序，它可以保证组件出厂时无隐裂，若有不影响电性能轻微隐裂的组件将会被降级，有严重隐裂的组件则会被返修和再降级。出厂组件若有可能影响电性能的隐裂是组件制造方的责任。

　　由于每个组件都有自己的身份证——条码，扫描条码可以得到该组件的所有信息，包括生产工厂、出厂日期、所用物料、测试数据、EL图像等，若想知道组件出厂时是否有隐裂存在，只需通知组件生产工厂的质量部门，调取EL图像一看便知。

　　造成组件后天隐裂可能性的地方很多，主要是运输、安装过程中要遵循相关规则，轻拿轻放，不让组件受到人为伤害是关键。这个阶段电池若产生隐裂，则是运输和安装方的责任。

　　组件安装到位后，在运维、保养、清洗等过程中，电池依然有可能产生隐裂，若是人为因素，则是运维方的责任。若是因风大、雪压等组件变形引起的隐裂，则是电站设计方的责任，早知有此风险，应采用抗变形能力强的组件，如小面积组件、加厚玻璃或带背面支撑的组件等。

　　至于蜗牛纹，有蜗牛纹的电池一定有隐裂，有隐裂的电池不一定有蜗牛纹。笔者认为，让蜗牛纹显示隐裂的存在并不一定是坏事，它提醒我们要善待组件，从组件的设计到制造，电站运输、安装组件到运维都要防止电池隐裂的产生。无论如何，隐裂对组件长期可靠性带来了严重的威胁。

　　双玻组件具有天生的抗隐裂性能，采用双玻组件只要保证出厂时电池无隐裂，后续几乎没有产生隐裂的可能性。

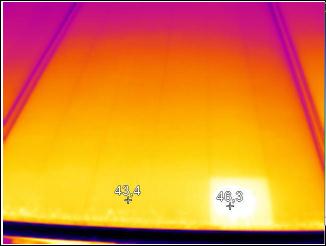

　　2.3 热斑：

　　组件热斑在两种情况下回产生:

　　1）被阴影树叶鸟粪灰尘等部分遮挡电池产生的热斑，此时只需去掉遮挡物即可；

　　2）组件中一块或几块电池的温度在工作状态下比其它电池高出许多，说明这些电池是问题电池，例如混入的低档电池或并联电阻小、漏电电流较大的电池，长期下去热斑处封装材料老化加快、电池更快衰减形成恶性循环，直至造成组件整体衰减或报废，这类缺陷的情形应由组件制造方负责；
