从这样产生的热区部分的热分布来看，温度有时会超过400℃。这种状态一直持续的话，材料会碳化，甚至可能起火。
　　而当发生“短路”故障时，因绕开旁路二极管会持续流过大量电流。而旁路二极管的设计是不支持电流长时间大量流过的状态的。
　　因此，这样会造成旁路二极管发热。其结果可能导致安装旁路二极管的接线盒受热变形甚至熔化。
　　其原因在于旁路二极管的选择有问题（图2）。目前旁路二极管以价格低廉、开关速度快的肖特基势垒二极管为主流。

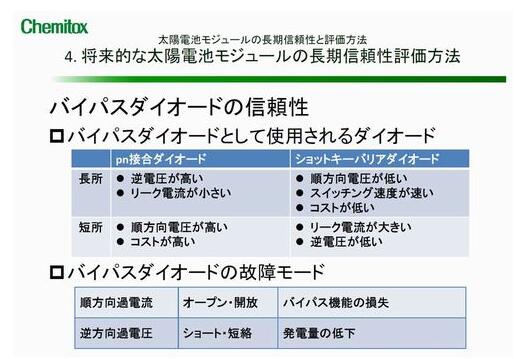

旁路二极管的选择问题是故障发生的原因。因成本低而成为主流的肖特基势垒二极管，与p-n结二极管相比，其对高温时过度的反向电压和正向电流的耐性较弱（出处：Chemitox）

　　但这种肖特基势垒二极管与p-n结二极管相比，对高温时过度的反向电压和正向电流的耐性较弱。因此，从旁路二极管的耐久性来看，p-n结二极管更为合适。
　　不过，因目前的市场趋势，是较之于安全性更重视成本，因此选择了肖特基势垒二极管。
