日本熊本营农型光伏电站：蘘荷与杨桐分享阳光

2015-09-30 09:37:31 太阳能发电网
　　从熊本站出发约30分钟车程，广阔农田的一角，有一座输出功率约为900kW的光伏电站（图1）：在农地上留出缝隙设置了太阳能电池板，农作物与电池板分享着阳光。这就是称为“太阳能共享”的“营农型光伏电站”（以下称营农型）。图1：输出功率约为900kW的营农型光伏电站在熊本市的农田上建设（摄影：九电工）　　发电业主是私人兼职农
　　不会妨碍拖拉机作业的架台
　　与普通的地上设置型相比，营农型希望尽量缩小基础面积，减少数量。因为普通的地上设置型只对施工成本有影响，而营农型还对土地纳税额和耕种面积有影响。
　　此次的营农型电站采用800×800×250mm的大面积基础（图4）。因为建设用地含有“埋藏文物包藏地”，不能掘地太深设置基础。因不能深掘，所以扩大面积确保了耐久性和强度。

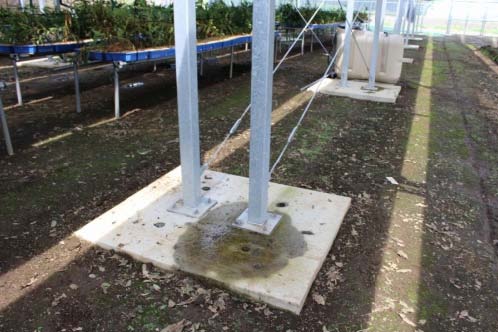

图4：因有无法深掘的限制，因此采用了大面积基础
因为土地属于“埋藏文物包藏地”（摄影：日经BP社）

　　与地上设置型一样，在容易遭受强风、临近占地外周的位置，基础尺寸进一步扩大至1500×1300×250mm。
　　营农型的架台既需要考虑农业作业，还要保证耐久性和成本，二者相互矛盾。
　　例如，要使拖拉机作业方便，最好尽量削减支柱数量，太阳能电池板的设置越高越好。
　　但从耐久性方面来看，支柱越粗越多越好，而在成本方面，电池板的高度越低越好。如何在确保农业作业性的同时，保证架台的耐久性和较低的成本是需要深思熟虑的。
　　此次的光伏电站，支柱间隔在东西方向约为5.28m，在南北方向约为7m，据称是既考虑到拖拉机的行驶，又满足了耐久性和强度的设计（图5）。

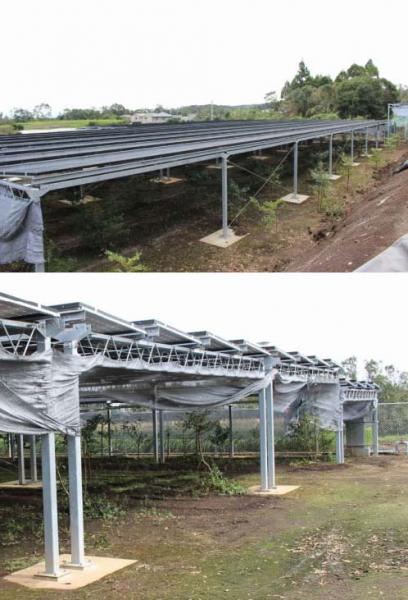

图5：既不妨碍拖拉机行驶，又提高了强度的架台在东西方向（上）和
南北方向（下）采用不同的支柱和斜柱构成（摄影：日经BP社）

　　结果是，东西方向上采用以一根支柱支持横向设置的5张电池板的设计。在这些支柱之间，每隔一个空档交叉设置了优先保证强度的斜柱。在这一位置虽拖拉机无法通行，但能抑制对农业作业的影响。
　　另外，南北方向上用一根支柱支撑纵向设置的4张电池板。电池板之间空出了约28cm（图6）。阳光可透过这个缝隙照射到蘘荷和杨桐上。

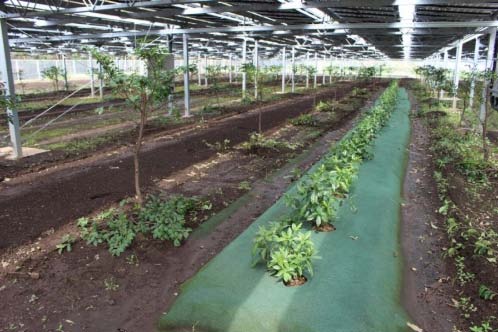

图6：阳光从电池板之间照射到农作物上空出约28cm的空隙。
左为杨桐，右为自家用农作物（摄影：日经BP社）

　　南北方向除支柱以外的所有场所都需要通行拖拉机。因此，优先确保了农业作业性，支柱之间没有设置斜柱。取而代之的是在太阳能电池板正下方采用了横向设置两根粗支柱，并在两根支柱之间斜着连续交叉设置“桁架”的构造，从而提高了强度。


作者：加藤伸一 来源：日经bp社 责任编辑：wutongyufg
