长崎田手原百万光伏电站：三维测量地势，准确设计施工
建在长崎市田手原町山中的“长崎田手原百万光伏电站”（图1）规模约为13.2MW，于2015年4月竣工。站址原是一块打算开发高尔夫球场的土地。
图1：在原打算开发高尔夫球场的土地上建设的“长崎田手原百万光伏电站”
长崎市田手原町的山中建设输出功率约为13.2MW的光伏电站（摄影：日经BP社）
发电运营商为SP
基础为矩形混凝土和桩子相结合基础结合了矩形混凝土和深约1m的桩子（图4）。每根架台支柱用一个基础支撑，因此户田建设称之为“独立基础”。而用一个基础支撑多个支柱的形式称为“条形基础”。

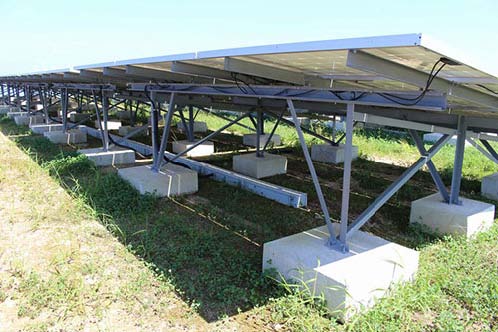

图4：基础结合了方形混凝土和深约1m的桩子
在强力固定的同时，还吸收了高低差（摄影：日经BP社）
由于是在山坡上设置，基础在发挥其原本的作用——强力固定的同时，还要求能吸收高低差。
最初也考虑过采用沿东西方向形成长条状混凝土的“连续基础”（图5）。但考虑到难以吸收阵列横向的凹凸及施工效率和成本等，而采用了“独立基础”。为了提高拉拔应力，采用了将桩子砸到混凝土基础下方土地中的构造。

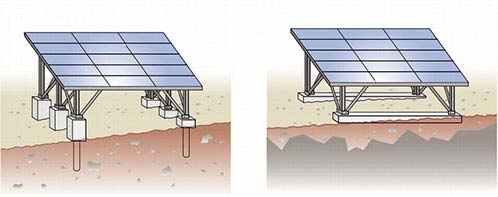

图5：“独立基础”（左）和“连续基础”（右）
从吸收高低差、施工效率和成本等优点考虑，采用了“独立基础”（出处：户田建设）
一般来说，在斜坡等依地势设置电池板时，多会采用桩基。户田建设也考虑过采用桩基，但因坡度较大，很多地方无法利用重型机械打桩，因此放弃。
阵列以5行×3列为一个单位构成（图6），一个阵列用六个基础支撑。设置时首先挖洞将桩子固定在土中，然后在模板中浇注混凝土制成。

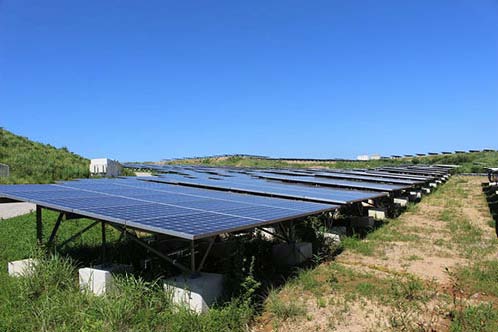

图6：以5排×3列为一个单位构成阵列 用六个基础支撑（摄影：日经BP）
最初也考虑过采用沿东西方向形成长条状混凝土的“连续基础”（图5）。但考虑到难以吸收阵列横向的凹凸及施工效率和成本等，而采用了“独立基础”。为了提高拉拔应力，采用了将桩子砸到混凝土基础下方土地中的构造。
图5：“独立基础”（左）和“连续基础”（右）
从吸收高低差、施工效率和成本等优点考虑，采用了“独立基础”（出处：户田建设）
阵列以5行×3列为一个单位构成（图6），一个阵列用六个基础支撑。设置时首先挖洞将桩子固定在土中，然后在模板中浇注混凝土制成。
图6：以5排×3列为一个单位构成阵列 用六个基础支撑（摄影：日经BP）
