东京地铁1MW级“东西线屋顶光伏电站”
日本千叶县船桥市西船桥站有JR东日本、东京地铁和东叶高速铁路交汇，是千叶县首屈一指的大站。其中5～8号是东京地铁东西线的站台，饰有淡蓝色线条的电车来往穿行。这四个站台于2015年3月完成了翻修，不但增设了扶梯等，同时整体感觉更加明亮。 令人感觉明亮的原因只要抬头看看屋顶就知道了。因为站台的屋顶
在6个车站设置了“车站辅助电源装置”

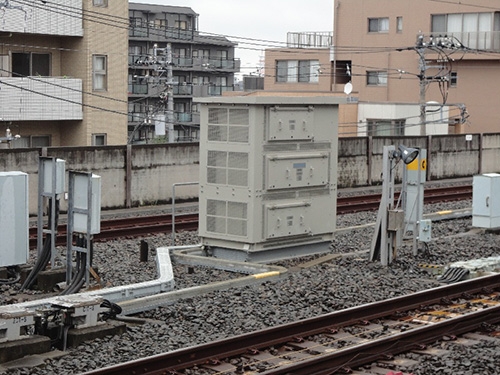

在东西线妙典站站台的一端，可以看到正在运转的“车站辅助电源装置”（图9）。
高约1m的机柜设置在线路之间。侧耳细听，时而能听到较大的一声。这是作为逆变器心脏部的开关元件发出的“磁励噪声”。也可以说是将直流转换为交流的“信号”。
从听到的磁励噪声得知，车站辅助电源装置是在断续不规则运转。该装置在电车线路有超过一定值的电压流过时才会自动运转，将直流1500V转换为交流210V，提供给车站的供电网。电车线路的电压基本上为直流1500V，当电车供给再生电力时，电压会部分上升。因此，车站辅助电源装置运转就意味着附近的电车使用了再生制动器。
实际上，电车能否使用再生制动器的判断，也是通过监控电车线路的电压决定的。如果电压比1500V高出一定以上的值，则判断附近不存在电力需求，从而切换为机械制动。利用车站辅助电源装置连接电车线路与车站的负载，可以抑制电压的上升，增加了利用再生电力的机会。
东京地铁截至2015年3月，除了妙典站外，还在其他7个车站（茗荷谷、东阳町、西船桥、池袋、有乐町、丰洲、新木场）导入了车站辅助电源装置。估计每个车站每天可利用约600kWh的再生电力，8个车站每年合计能实现约175万kWh的节能效果。
光伏发电和再生电力可提供17％的电力“东西线光伏电站”在合计设置了约1MW太阳能电池板的西葛西至西船桥的8个车站中，在妙典和西船桥站设置了车站辅助电源装置。 对这8个地面车站的区间，位于千叶县内的铁道用变电站从东京电力受电后，面向附属电力降压至交流6600V，面向电车行驶降压至直流1500V，再经两个自营线供电网供电。各个车站将交流6600V的高压转换成低压（交流210V），作附属电力。太阳能电池板的光伏逆变器（PCS）和车站辅助电源装置与低压自营线相连。
各车站的低压输电线因通过自营的高压输电线连接，因此来自太阳能和车站辅助电源装置的供电可以在8个车站之间相互融通。估算太阳能和再生电力的预测量发现，能达到8个车站的附属电力用电量（kWh）的约17％。由此可以相应减少从东京电力购买的电力，在实现地球变暖对策的同时还能削减成本。实际上，电车能否使用再生制动器的判断，也是通过监控电车线路的电压决定的。如果电压比1500V高出一定以上的值，则判断附近不存在电力需求，从而切换为机械制动。利用车站辅助电源装置连接电车线路与车站的负载，可以抑制电压的上升，增加了利用再生电力的机会。
东京地铁截至2015年3月，除了妙典站外，还在其他7个车站（茗荷谷、东阳町、西船桥、池袋、有乐町、丰洲、新木场）导入了车站辅助电源装置。估计每个车站每天可利用约600kWh的再生电力，8个车站每年合计能实现约175万kWh的节能效果。
光伏发电和再生电力可提供17％的电力“东西线光伏电站”在合计设置了约1MW太阳能电池板的西葛西至西船桥的8个车站中，在妙典和西船桥站设置了车站辅助电源装置。 对这8个地面车站的区间，位于千叶县内的铁道用变电站从东京电力受电后，面向附属电力降压至交流6600V，面向电车行驶降压至直流1500V，再经两个自营线供电网供电。各个车站将交流6600V的高压转换成低压（交流210V），作附属电力。太阳能电池板的光伏逆变器（PCS）和车站辅助电源装置与低压自营线相连。
东京地铁在东日本大地震以后，已达成了“能源使用量不高于2009年度”的目标（图10）。不过，今后随着屏蔽门的设置和无障碍设备的增设，耗电量有增加趋势。
据称，为了抵消这些新设备造成的能源消耗量的增加，该公司正在策划进一步节能的对策，如导入节能车辆和LED照明器具等。

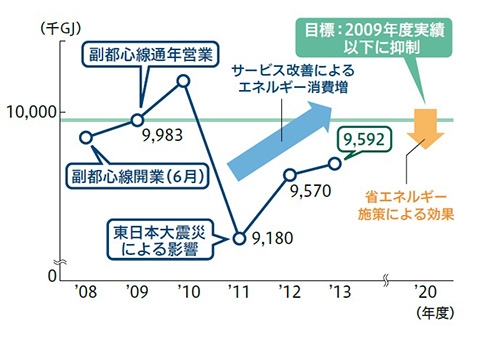

图10：东京地铁铁道事业的能源使用量目标和实际值（出处：东京地铁）
