BIM技术应用到五羊本田BIPV项目中，是中国分布式电站工程设计的一次革命

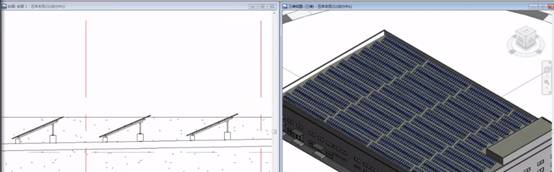

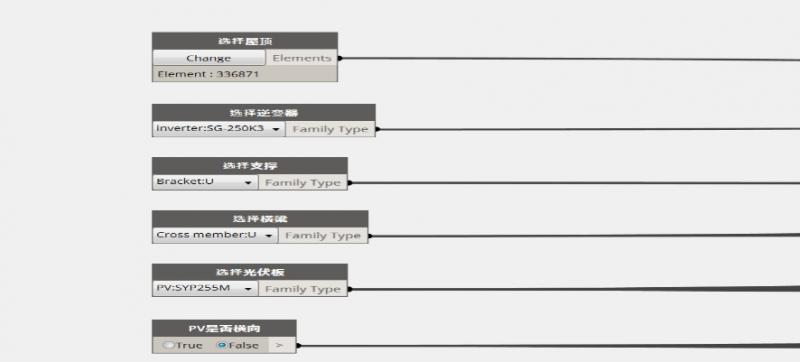

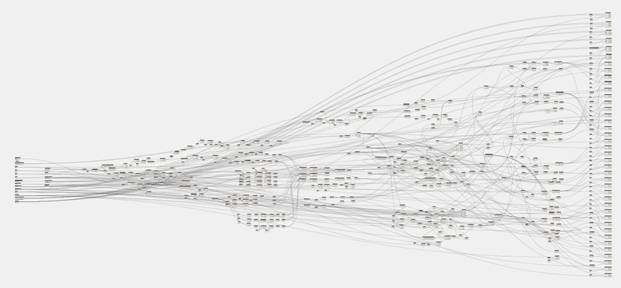

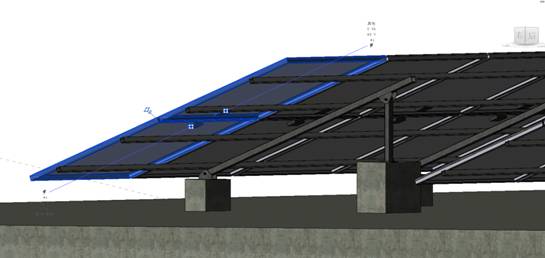

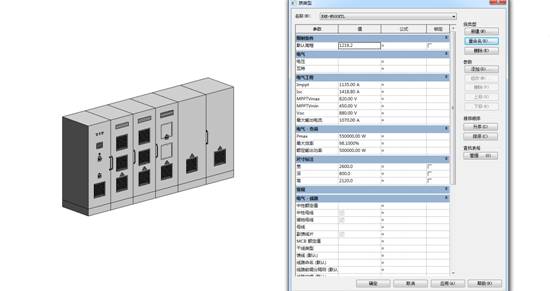

作者：本刊特约撰稿人 徐宁 来源：《太阳能发电》杂志 2016年5月刊 原标题：徐宁:BIM在BIPV项目中的应用 BIPV，为Building Integrated Photovoltaic的缩写，是光伏建筑一体化的英文简称，也是“建筑产生能源”的新概念建筑，受到全世界普遍高度关注。 BIM，则为Building Information Modeling的缩写，是建筑信息模型的简称，是用数字化的建筑组件来表示真实的用来建造建筑物的构件。BIM技术近年来在新的建筑项目中得到了广泛的应用。 将两项前沿技术结合，既能高效智能的解决光伏方案设计，又可以将信息模型结合手持终端设备来运用到系统建造中，开启绿色、节约、环保、低碳建筑的新篇章。本文将介绍BIM技术在五羊本田屋顶BIPV项目上的应用，这也是国内首个利用 BIM技术的BIPV项目。 五羊本田屋顶光伏发电项目装机容量3564.90KWp，运用了13980块光伏组件，占用办公屋顶面积50000M?。考虑组件效率衰减8‰的前提下，每年可发绿色电力303.59万KWh，运行寿命25年，预期总发电量7589.70万KWh。  图1 五羊本田屋顶BIPV完成图 一个光伏电站的系统设计，需要参与计算的参数多达77个。设计师传统的做法是将这些已知的设备参数分别计算，得到光伏组件倾角、组件间距、行间距来绘制平面布置图。再根据倾角、所选的支撑系统来绘制剖面视图，手工计算材料及成本，过程非常繁琐。 Revit是BIM软件之一,设计师使用Revit建立BIM模型后，平面图、立面图、剖面图、节点图等不需要额外绘制，可以大大提高绘图效率。每个图元都有具体独立的ID号，可以利用明细表功能自动生成材料清单。BIPV项目中用到的光伏组件、支撑系统、汇流箱、逆变器、线管桥架等都可以以族的形式保存，并且附有自身相关参数信息。设计师还可以设置项目的实际地理位置，获取到项目经纬度等信息，并可以直接利用模型进行日光研究，查看光伏组件的某一时点或者全天的日照情况。但是当我们用Revit建立信息模型时，各设备与项目之间的数据信息并不能直接相互计算。  图2 五羊本田屋顶BIPV项目剖面图与BIM模型  图3 五羊本田屋顶BIPV项目逆变器族与其参数信息 采用Dynamo则可以解决上述问题，Dynamo是可以和Revit数据交换的工具，可以将Revit数据与外部数据交叉计算，驱动由Revit生成的模型中光伏组件族、系统支架族的形态和位置。在Dynamo运算过程中所有数据都是通过固定公式自动计算所得。在有多解的情况下，可以通过IF函数自动判断取值，保证了高效的运算能力和准确性。 例如：如果（IF）光伏组件是横向排列时，计算每排的间距的L值取光伏组件的短边值；如果（IF）光伏组件是竖向排列时，计算每排的间距的L值取光伏组件的长边值。 BIPV的总装机容量、建设材料成本、电价收益及投资回收期、企业累计收入、25年节能减排效应等数据也可以被直接写入数据库，随着BIM模型的变化自动生成。  图5 Dynamo工作节点   图7 五羊本田屋顶BIPV项目BIM模型  图8 五羊本田屋顶BIPV项目BIM模型局部放大图  图9 五羊本田屋顶BIPV项目BIM模型局部放大图 目前，BIM技术在很多国家已经有比较成熟的运用。深圳蓝波绿建集团首先把BIM应用到五羊本田BIPV项目中，是中国分布式电站工程设计的一次革命，也是BIM技术在建设领域一次有益的尝试。 |
