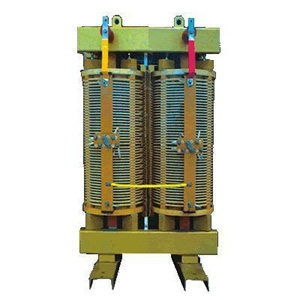

MRD-XHZ系列调匝式消弧线圈接地补偿装置技术特点综述

随着我国工农业及高科技产业的迅速发展,电力系统6～66kV电网不断扩大延伸,在总结国内配电网中性点接地法方式多年运行经验基础上，电力行业标准DL/T620-1997《交流电气装置过电压保护和绝缘配合》中，新修订并增加了关于中性点接地方式的规定，明确规定6～66kV系统，当单相接地故障电容电流超过10A（6～10kV电缆线路构成的系统为30A时）应采用消弧线圈接地方式。由此，在配电系统中采用消弧线圈将会出现更加广泛深入的应用前景。

配电网的中性接地方式可以作多种选择，我国6～35kV配电设备绝缘配合均按中性点不接地方式考虑，在电网建设初期，规模较小，对地电容电流也较小，电网采用中性点不接地方式。当配电网不断扩大延伸后，系统中性点接地方式应作相应的改变，这一点往往会被人们所忽视，特别是一些城市电网与企业自备电网，迫于用电需求、供电范围不断延伸，或根本未装消弧线圈；或虽装有人工调节分接头的老式消弧线圈，但由于系统运行方式多变，难于实行人工跟踪补偿；或在投入消弧线圈后，中性点位移电压太高，甚至发出接地信号等诸多原因，使消弧线圈不能正常使用，形同虚设。以致这类配电网经常发生各类内部过电压事故，或由于单相接地故障扩大为相间短路事故，造成配电网设备频繁损坏，对用户频繁停电、甚至演变成大面积停电等不良后果。

进入90年代以来，国内对中性点不接地系统采用消弧线圈运行方式的理论研究、试验探讨及实际应用取得突破性进展，并日趋成熟，消弧线圈已经由老式的单一人工调抽头式发展成为微机自动跟踪补偿测量电容电流、自动调节补偿，以及消弧线圈经串联阻尼电阻接地的三位一体的自动跟踪补偿消弧线圈成套装置。随着自动跟踪补偿消弧线圈装置的出现及推广，这一新技术已经被越来越多的电力同行所认同，我公司在此基础上进行了广泛的调研与总结，以“技术性能先进、跟踪补偿准确、质量可靠、维护使用方便”作为装置研制开发的指导思想，博采众家之长，开发并生产出“MRD-XHZ调匝式消弧线圈接地补偿装置”经现场试验及挂
